GreenCity Simulation Library

Vernetzte Energiesysteme dynamisch modellieren, technische Varianten vergleichen und Betriebs- sowie Regelungskonzepte vor ihrer Umsetzung untersuchen.

Produkt im Überblick

Energiesysteme vor der Umsetzung untersuchen

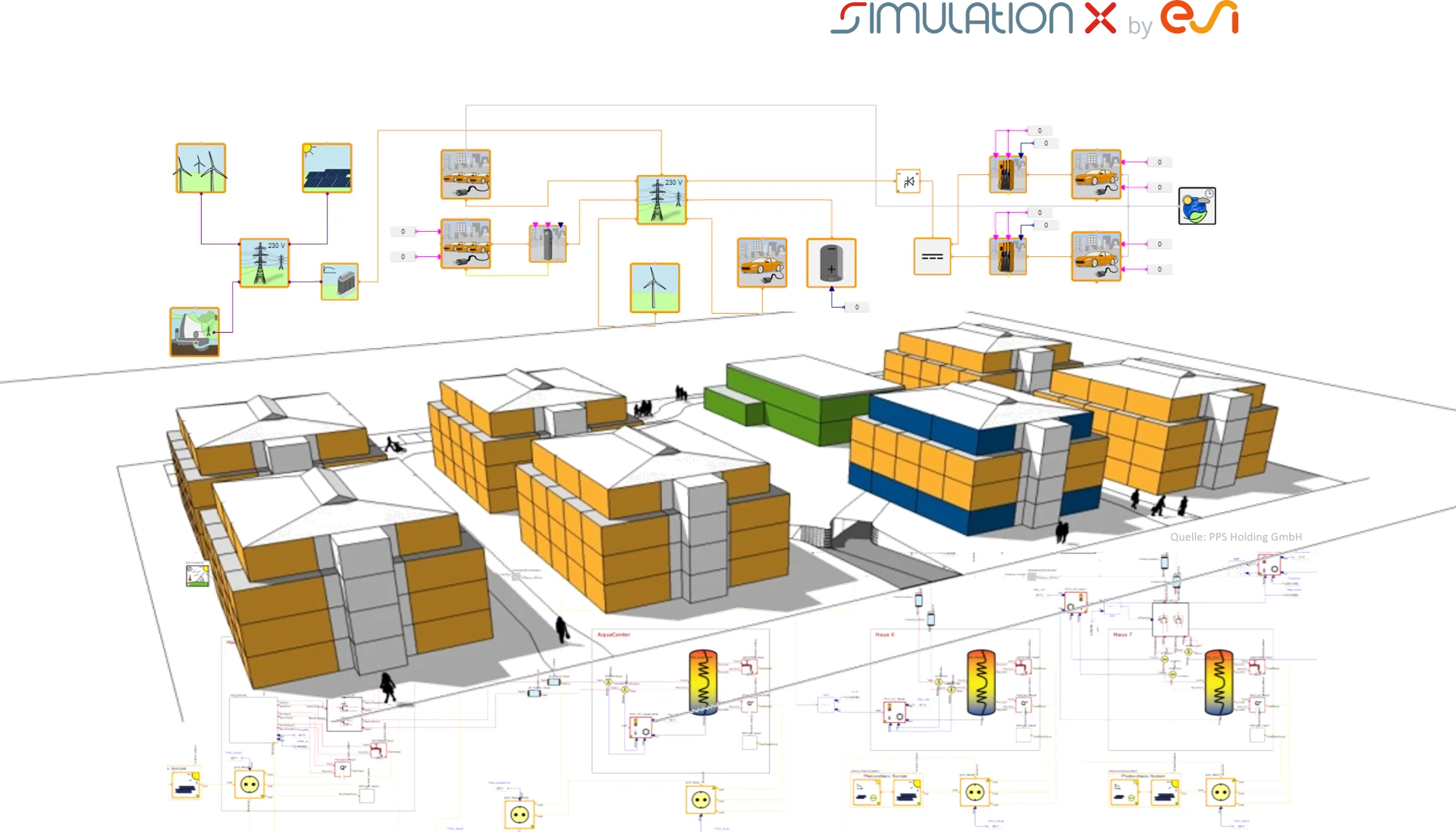

Die GreenCity Simulation Library unterstützt die Planung, Optimierung und Bewertung von Gebäude-, Anlagen- und Quartiersenergiesystemen in SimulationX. Sie verbindet Modelle von Erzeugern, Speichern, Netzen und Verbrauchern zu anwendungsspezifischen Gesamtsystemen. Technische Wechselwirkungen und Varianten lassen sich damit untersuchen, bevor Anlagen umgesetzt oder bestehende Systeme verändert werden.

Neben thermischen und elektrischen Komponenten umfasst die Bibliothek Gebäude- und Anlagenmodelle, unterschiedliche Speichertechnologien sowie Modelle für Elektromobilität, Regelung und Nutzerverhalten. Für Forschungs- und Pilotvorhaben können eigene Modelle entwickelt und in bestehende Systeme eingebunden werden.

Gekoppelte Energiesysteme dynamisch abbilden
System- und Regelungsvarianten vergleichen
Planung und Betrieb technisch bewerten

Modellbibliothek

Funktionen und Modellumfang

GreenCity bildet die technischen Komponenten und ihre Wechselwirkungen in dynamischen Energiesystemen ab. Die Modelle können für unterschiedliche Systemgrößen kombiniert, erweitert und mit Messdaten oder eigenen Anwendungen verbunden werden.

Mit GreenCity lassen sich

Versorgungssicherheit untersuchen
Potenziale erneuerbarer Energien bewerten
Energiespeicher in Gesamtsysteme integrieren
Anlagen- und Regelungskonzepte vergleichen
Ladeinfrastrukturen und Fahrzeugflotten planen
Wärme- und Kälteversorgung untersuchen
Energiebedarf, Verbrauch sowie Betriebs- und Investitionskosten vergleichen
SiL- und HiL-Tests vorbereiten

Modellbereiche

Thermische Komponenten: Wärmetauscher, Heiz- und Kühlelemente, Solarthermie und thermische Speicher
Gebäude und Anlagen: Gebäudevarianten, Controller und Kalkulationsmodelle
Elektrische Komponenten: Netze, Photovoltaik, Windenergie, Elektromobilität und Wasserstoff
Speicher: Modelle für elektrische, thermische und saisonale Speicher
Schnittstellen: Offene Modelica-Schnittstellen zur Kopplung eigener Controller-Anwendungen

Anwendungen

Beispielmodelle aus GreenCity

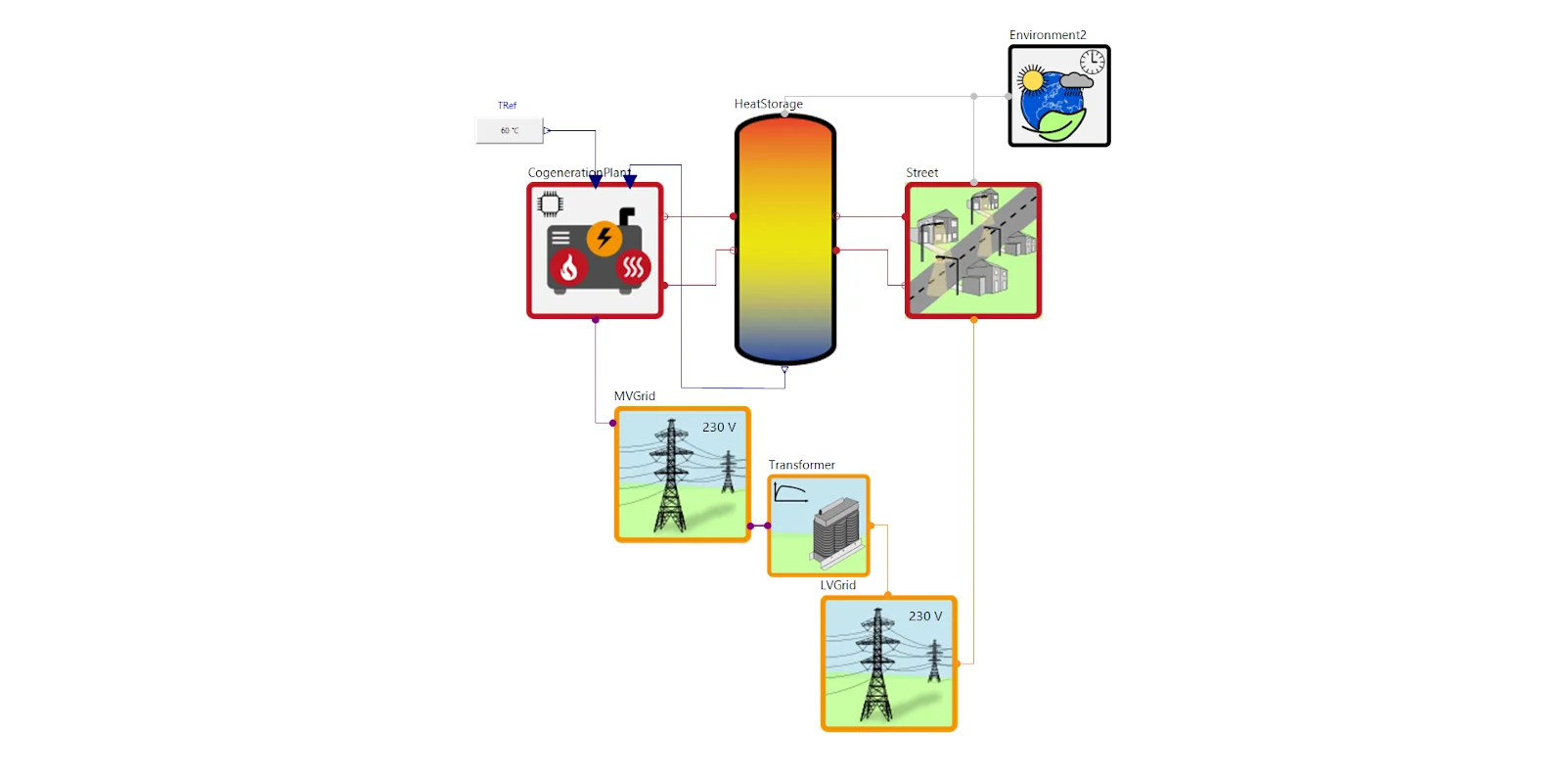

Blockheizkraftwerk für eine Straße

Das Modell bildet den Heizwärme-, Warmwasser- und Strombedarf einer Straße über Lastprofile ab. Ein Heizkraftwerk versorgt die Verbraucher; ein Wärmespeicher puffert thermische Lastspitzen. Die Simulation zeigt unter anderem, wie sich eine wärmegeführte Betriebsweise auf die Deckung der elektrischen Last auswirkt.

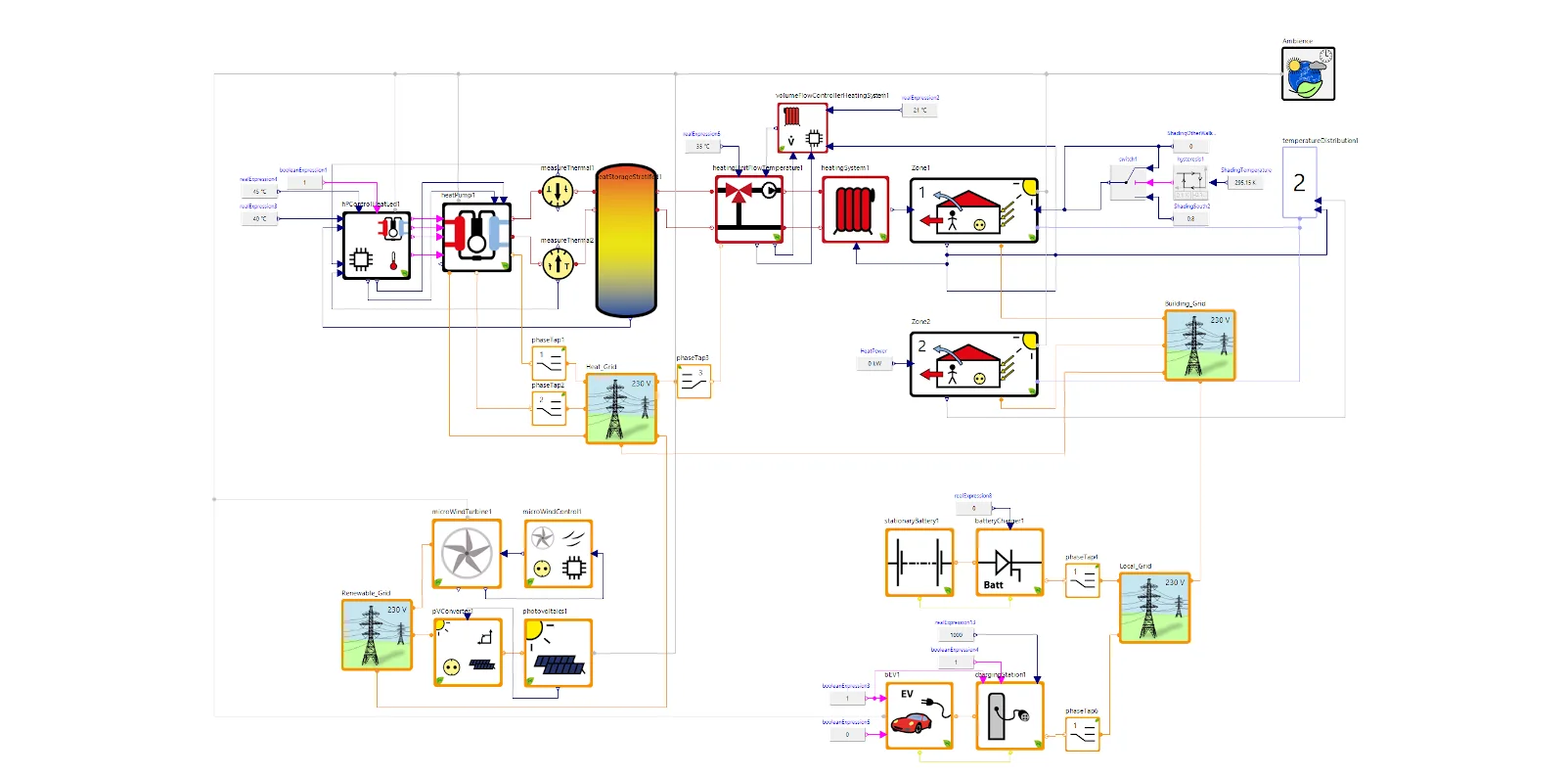

Mehrzonengebäude mit Elektrofahrzeug

Das Beispiel verbindet ein Gebäude mit zwei Zonen, ein Elektrofahrzeug, eine Ladestation und einen Batteriespeicher. Eine Photovoltaikanlage und eine Kleinwindkraftanlage liefern elektrische Energie; eine Luft-Wasser-Wärmepumpe übernimmt die thermische Versorgung.

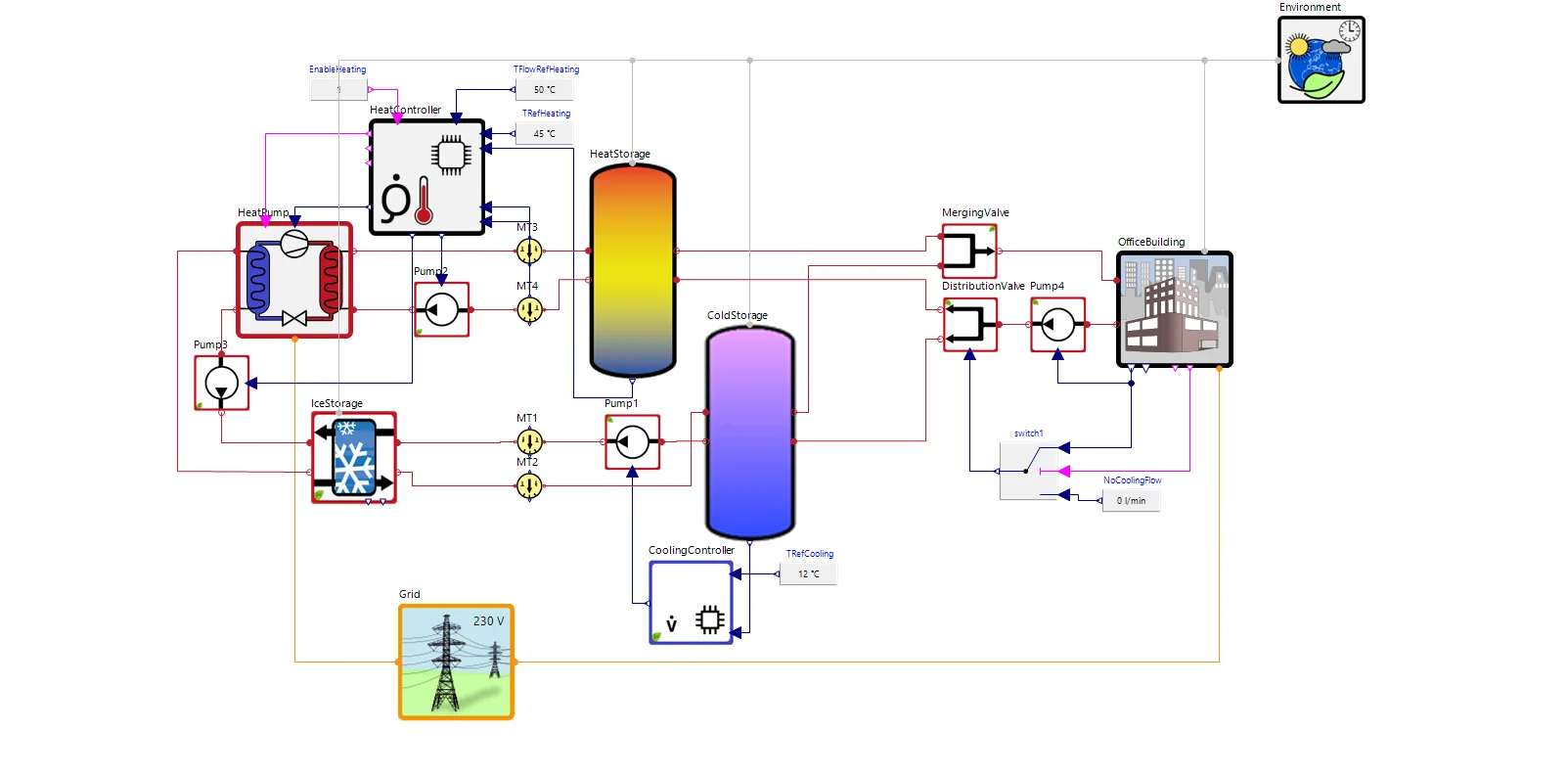

Büro mit Wärme-, Kälte- und Eisspeicher

Das Modell untersucht ein Bürogebäude mit Heiz- und Kühlbedarf. Eine Wärmepumpe erzeugt Wärme für die Gebäudebeheizung und Kälte für die Gebäudekühlung. Ein Eisspeicher puffert Kühlenergie saisonal, ein sensibler Kältespeicher kurzfristig.

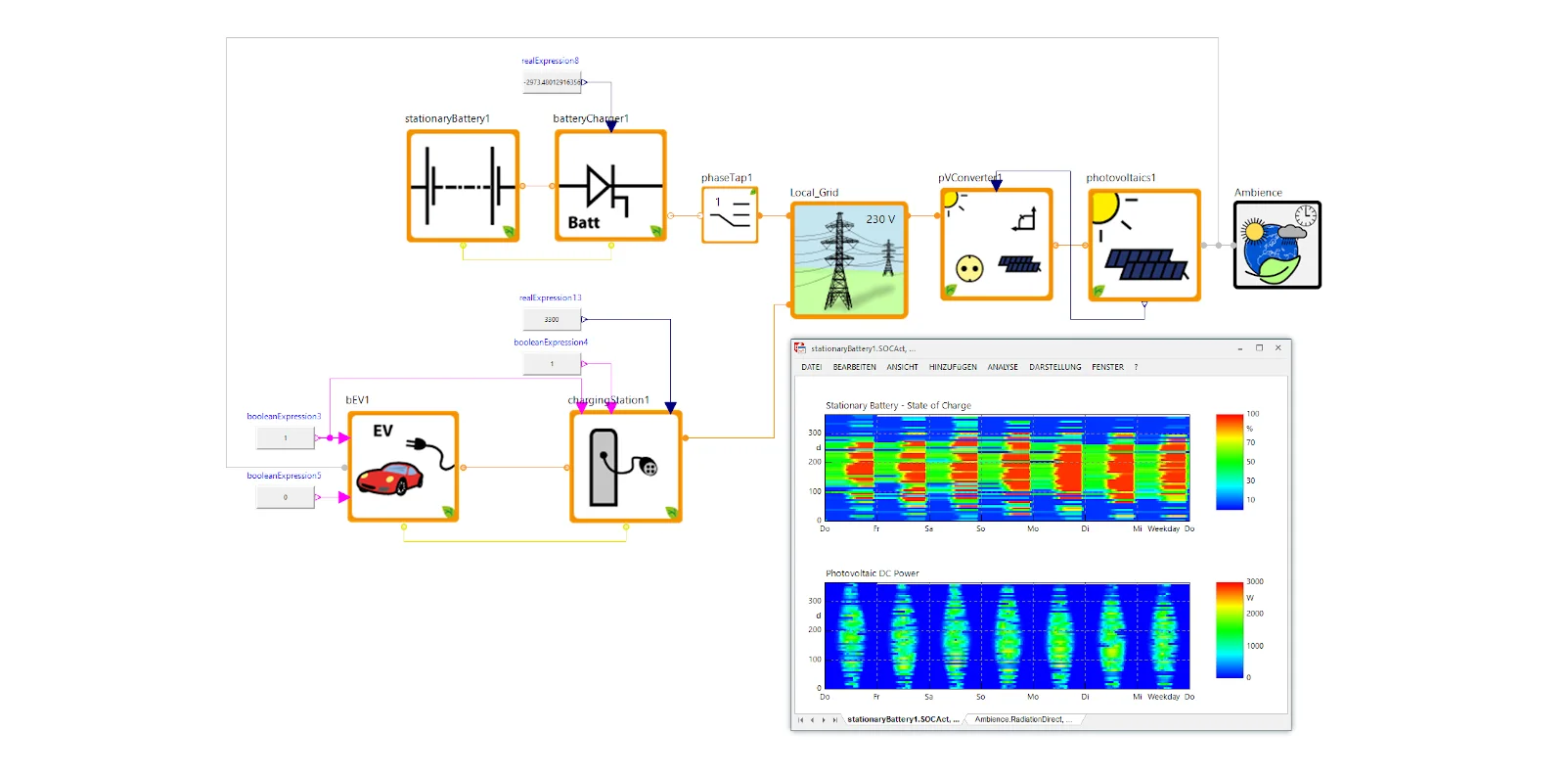

Regenerativ versorgte Ladestation

Das Modell bildet eine Ladestation für Elektrofahrzeuge mit Photovoltaikanlage und elektrischem Speicher ab. Damit lässt sich untersuchen, wie weit Fahrzeuge mit lokal erzeugter erneuerbarer Energie geladen werden können.

Weitere Modelle, Erweiterungen und Anwendungsbeispiele finden Sie auf der Produktseite.
